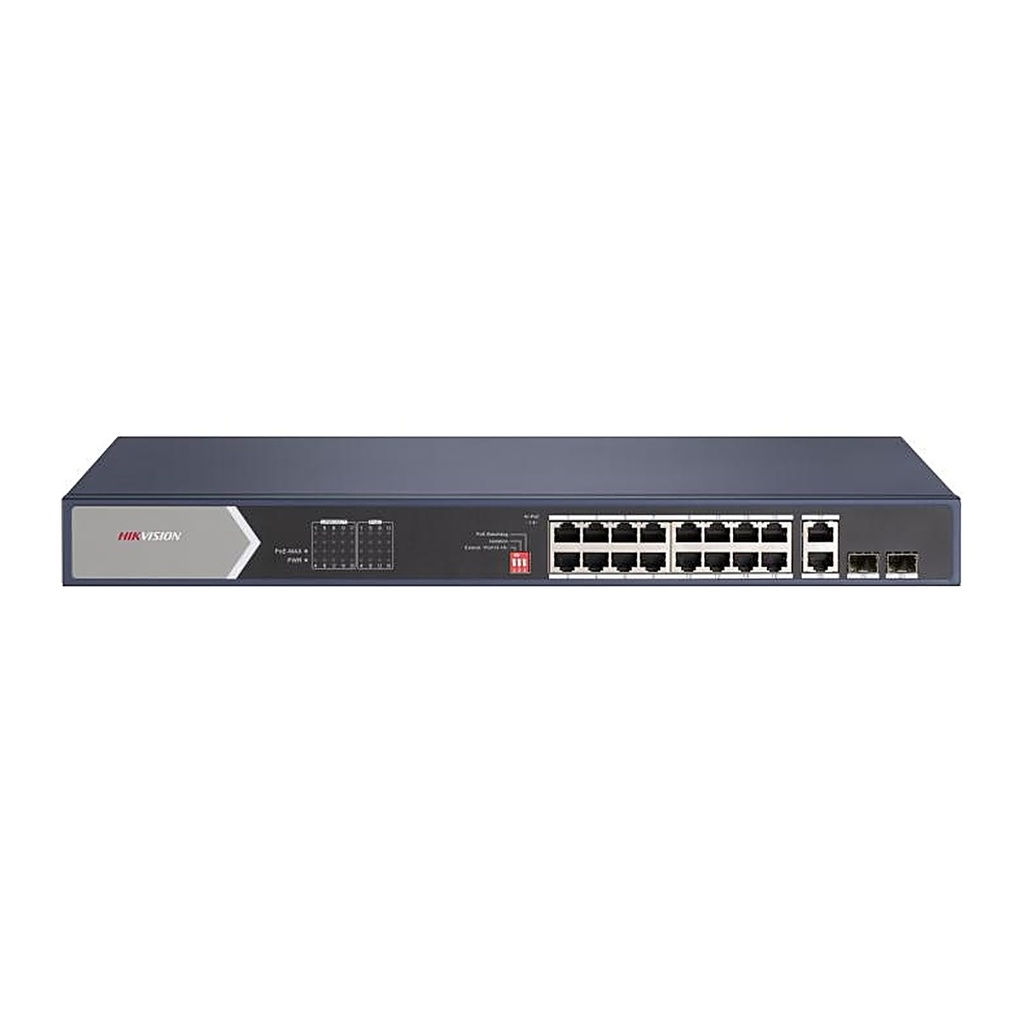

[DS-3E0520HP-E] Hikvision DS-3E0520HP-E 16-Port Gigabit Unmanaged PoE Switch, 4 Hi-PoE 90 W, 2 SFP

سويتش PoE غير مُدار Hikvision DS-3E0520HP-E بـ 16 منفذ جيجابت و4 منافذ Hi-PoE

12 منفذ PoE بسرعة Gigabit، و4 منافذ Hi-PoE بسرعة Gigabit، ومنفذا RJ45 بسرعة Gigabit، ومنفذا ألياف ضوئية بسرعة Gigabit.
منافذ Hi-PoE وفق معيار IEEE 802.3at/af/bt (خرج PoE حتى 90 W كحد أقصى).
منافذ PoE وفق معيار IEEE 802.3at/af (خرج PoE حتى 30 W كحد أقصى).
متوافق مع معايير IEEE 802.3 وIEEE 802.3u وIEEE 802.3x وIEEE 802.3ab وIEEE 802.3z.
حماية من التيارات العابرة حتى 6 KV لمنافذ PoE.
نقل لمسافات طويلة حتى 300 م.
PoE Watchdog لاكتشاف الكاميرات المتوقفة عن الاستجابة وإعادة تشغيلها تلقائيًا.
عزل المنافذ Port Isolation لتعزيز أمان الشبكة.
تصميم وصول شبكي بسرعة Gigabit.
تمرير البيانات بسرعة الخط Wire-Speed.
تحويل بتقنية Store-and-Forward.
هيكل معدني متين عالي الصلابة.

اسأل عبر واتساب عرض سعر للكميات

التوصيل خلال 4–10 أيام عمل داخل المملكة
ضمان حسب الشركة المصنعة
فاتورة ضريبية مع كل طلب
دعم فني قبل الشراء وبعده

لست متأكدًا أن هذا الموديل يناسب نظامك؟ اقرأ دليل الشراء

المستندات

Hikvision_DS-3E0520HP-E_Datasheet.pdf

نظرة عامة على Hikvision DS-3E0520HP-E

جهاز Hikvision DS-3E0520HP-E هو سويتش PoE جيجابت غير مُدار يضم 12 منفذ PoE جيجابت و4 منافذ Hi-PoE جيجابت ومنفذي RJ45 جيجابت للربط ومنفذي ألياف ضوئية جيجابت. تتوافق منافذ Hi-PoE مع معيار IEEE 802.3at/af/bt بخرج حتى 90 W، وهي مثالية لكاميرات PTZ والأجهزة عالية الاستهلاك، بينما توفر منافذ PoE العادية حتى 30 W ضمن إجمالي طاقة PoE يبلغ 225 W. ويجمع بين التمرير بسرعة الخط وتقنية Store-and-Forward وPoE Watchdog وعزل المنافذ والنقل حتى 300 م والحماية 6 KV في هيكل معدني متين للتركيب في الراك، ليناسب المجمعات ومواقف السيارات والمستودعات والحرم الجامعية في السعودية.

المواصفات الفنية – Hikvision DS-3E0520HP-E

عام

الهيكل الخارجي	معدن
الوزن الصافي	2.79 kg (6.15 lb)
الوزن الإجمالي	3.60 kg (7.94 lb)
الأبعاد (العرض × الارتفاع × العمق)	440.0 mm × 44.0 mm × 220.8 mm (17.3'' × 1.7'' × 8.7'')
درجة حرارة التشغيل	0 °C to 45 °C (32 °F to 113 °F)
درجة حرارة التخزين	-40 °C to 85 °C (-40 °F to 185 °F)
رطوبة التشغيل	5% to 95% (no condensation)
الرطوبة النسبية	5% to 95% (no condensation)
مصدر الطاقة	100~240 VAC, 50/60 Hz, Max. 4 A
أقصى استهلاك للطاقة	250 W
استهلاك الطاقة في وضع الخمول	25 W
طريقة التركيب	Rack (equipped with mounting ears)
الحماية من زيادة الجهد المفاجئ	6 KV

معلمات الشبكة

المنافذ	16 × Gigabit PoE port,2 × Gigabit RJ45 port,2 × Gigabit fiber optical port
جدول عناوين MAC	8 K
سعة التبديل	40 Gbps
معدل تمرير الحزم	29.76 Mpps
الذاكرة المؤقتة الداخلية	4.10 Mbits

وظيفة الاتصال

مدى بعيد	Ports 13 to 16: up to 300 m Long range performance may vary depend on camera model or cable condition.
عزل المنافذ	Ports 1 to 16: port isolation mode to improve network security. Ports in an isolation group cannot communicate with each other, but they can communicate with ports outside the isolation group.
مراقبة PoE Watchdog	Ports 1 to 16: auto detect and restart the cameras that do not respond.

تغذية PoE

معيار PoE	IEEE 802.3af,IEEE 802.3at,IEEE 802.3bt
أطراف تغذية PoE	8-pin power: 1/2(-), 3/6(+), 4/5(+), 7/8(-)
منفذ PoE	Hi-PoE: Ports 1 to 4 PoE: Ports 5 to 16;
أقصى طاقة للمنفذ	90 W
ميزانية طاقة PoE	225 W

الاعتمادات

التوافق الكهرومغناطيسي EMC	FCC (47 CFR Part 15, Subpart B),CE-EMC (EN 55032: 2015+A11: 2020, EN IEC 61000-3-2: 2019, EN 61000-3-3: 2013+A1: 2019, EN 50130-4: 2011+A1: 2014, EN 55035: 2017+A11: 2020),IC (ICES-003: Issue 7:2020),RCM (AS/NZS CISPR 32: 2015)
السلامة	UL (UL 60950-1),CB (AMD1:2009, AMD2:2013, IEC 62368-1: 2014 (Second Edition), CE-LVD (EN 62368-1: 2014+A11: 2017)
التركيب الكيميائي	CE-RoHS (2011/65/EU)

المصدر: الموقع الرسمي لهيك فيجن. المواصفات قابلة للتغيير من الشركة المصنعة.
